0目前市面上的磁环有很多种类，根据绕线方式进行分类，可分为共模绕法、360度绕法、差模绕法、蝴蝶绕法等方式，本文主要讨论的就是360绕磁环全自动设备。

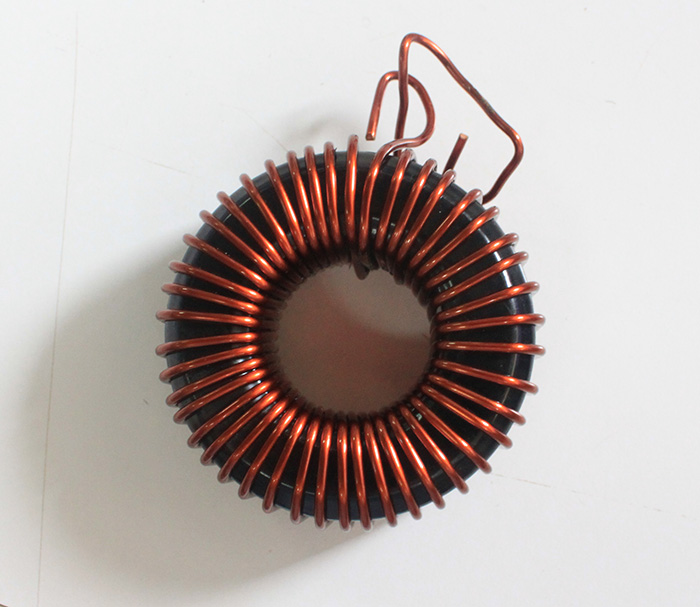

顾名思义，360度绕法是将线排满磁环内圈，如果采用之前的磁环勾线机的夹持方式则无法实现，磁环上每个点都需要绕线，没有可以提供固定夹持的部分。此次采取的夹持方式是夹轮夹持的方式，夹轮通过万向节连接马达，马达带动三个夹轮转动，夹轮转动进行排线，因此对马达以及传动的精度要求非常高，否则会导致排线不均匀、产生跳线的情况。夹轮转动的排线方式可以使磁环绕制一层线圈、两层线圈等，一套夹具可适应多种型号的磁环，适用产品类型多。
另外磁芯在旋转的时候可能会产生偏心的情况，特别是在绕制一些较大线径的产品的时候，当绕制好半圈之后，一边的半径大于另一边的半径，这样磁芯的中心点就会偏移，导致排线也会有误差，这种误差在绕制小线径的线时不明显，也不影响绕线的效果，但是绕制大线径的时候，影响比较大，特别是对于精度要求比较高的磁环，不建议采用这种方式。另外还有内孔较小的磁环，中心点的偏移，会导致储线环跟磁环的内圈摩擦，导致不良品的出现。这些情况主要是针对储线环的绕线方式，而对我们勾线设备，影响不是很大。
全自动环形电感勾线机主要针对线径较大的、线长不超过2米的磁环。采用夹轮夹持、钩针绕线的方式。对于360度绕法的磁环具有非常显著的效果，实现真正全自动无人化，效率至少是人工的两倍以上。机器兼容的磁环型号广，换型简单，是现代化生产必不可少的工具。
