0扁平线圈

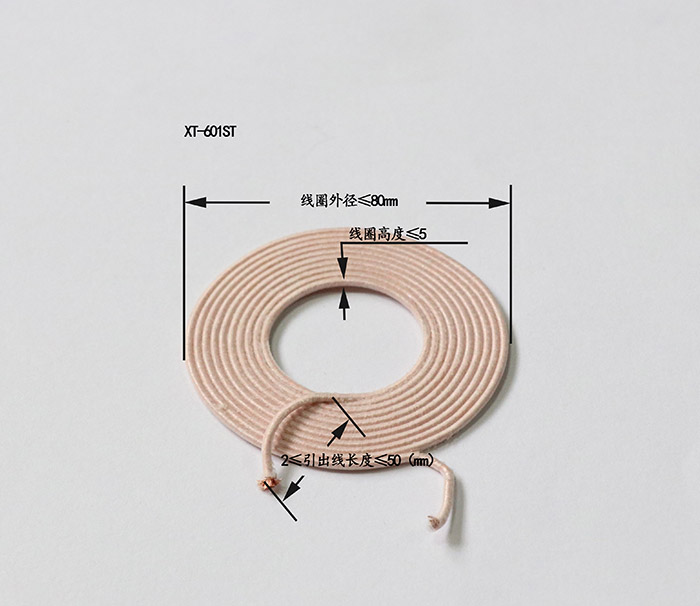

扁平线圈即一种扁平式的电感线圈，通常高度小，在一个平面上绕制，向外延伸；其间，线圈的绕制方式为扁平式发散式，其两端接脚部朝与外部电路导接方向折弯，线圈整体都有绝缘漆覆盖，只暴露一部分与外部电路焊接的接口。
1：从整体来讲，扁平化的结构，使得产品的面积体积比增大，所以对于磁心和线圈，从散热角度讲，非常有利于散热。
2：扁平线绕制的螺旋线圈，依赖是平面结构，比圆柱形漆包线散热效果要好，另外在于其可以形成风道，更容易散热。
3：正是由于线圈和磁心的散热，导致可磁心工作时的工作点可以取的更大，这样更可以减少磁心尺寸和绕组圈数，所以是一个主要优化的方向
4.扁平线圈与圆柱线圈的体积一致的情况下，扁平线圈的的面积更大，高度减小，便于终端的空间设计。
漆包线扁平线圈绕线工艺
1.1 手动绕机就做具体介绍了,通常用于打样和小批量生产。 产品不一致，对于高精度的线圈良率低。
1.2 绕线机从外观可分卧式,立式两种机型。 进口设备立式,卧式都有。 国产设备立式较多。之前都是机械方式进行调整,随着PC发展,现在都采用触摸屏编程器进行优化,人机交互界面更人性化,操作起来更简便。
我国绕线机设备与国外设备差距越来越小，价格上却比国外设备要便宜的多，国产绕线机崛起打破了外国的垄断，为线圈整个行业市场赢得了新的盈利增长点。星特科技致力于绕线机及其相关设备的研发、生产、销售，具有十分丰富的行业经验，所推出的设备具有稳定性好、精度高、可二十四小时不间断生产。
